[求助] [已解决]e11 粗加工 环绕切削怎么设置参数 去掉2个圆角部分的刀路

[点此复制链接分享本帖获C币]
最佳答案
0
发表于 2014-7-29 22:33:30 | 显示全部楼层 |阅读模式

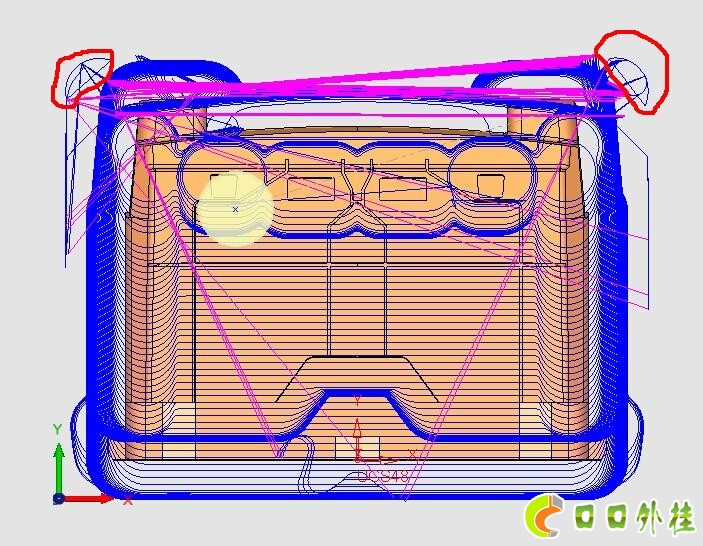

红色部分的圆角要怎么设置参数才能去掉 应为这里其实不需要补刀 整体绕过也能切除干净 就是余量稍微多点 这里补一刀 跳刀太多 不好看  新人求指点
hk1.elt(3.12MB)

红色部分

红色部分
回复

使用道具 举报

最佳答案
61
发表于 2014-7-30 01:43:09 | 显示全部楼层
把刀間距 再打大一些些試試
回复 支持 反对

使用道具 举报

最佳答案
14
发表于 2014-7-30 08:14:47 | 显示全部楼层
轮廓限制。。。。
回复 支持 反对

使用道具 举报

最佳答案
0
发表于 2014-7-30 08:59:20 | 显示全部楼层
:):):):):(:(:(:(:(:(:(
回复 支持 反对

使用道具 举报

最佳答案
21
发表于 2014-7-30 10:05:10 | 显示全部楼层
进刀角度大点试试
回复 支持 反对

使用道具 举报

最佳答案
3
发表于 2014-7-30 10:41:52 | 显示全部楼层
把能试的都试试
回复 支持 反对

使用道具 举报

最佳答案
0
 楼主| 发表于 2014-7-30 10:44:17 | 显示全部楼层

改成15度 还有小部分

角度该成15度 还是有的

角度该成15度 还是有的
回复 支持 反对

使用道具 举报

最佳答案
0
 楼主| 发表于 2014-7-30 10:44:59 | 显示全部楼层
leonarka 发表于 2014-7-30 01:43
把刀間距 再打大一些些試試

刀间距已经到顶了

回复 支持 反对

使用道具 举报

最佳答案
0
 楼主| 发表于 2014-7-30 10:48:23 | 显示全部楼层
lfangyi 发表于 2014-7-30 08:14
轮廓限制。。。。

用轮廓限制  转角刀路是没了 但是外面多了一层刀路 是我的参数不对吗

轮廓

轮廓
回复 支持 反对

使用道具 举报

最佳答案
0
 楼主| 发表于 2014-7-30 10:54:44 | 显示全部楼层
这样临时解决下  复杂的图形没敢用  前一把刀路不做后处理  骗骗软件  就怕出问题

1

1

2

2
