[原创] 多零件 多工位 批量处理 多坐标系 坐标系宏 G54 G55 G56 G57....

[点此复制链接分享本帖获C币]
最佳答案
40
发表于 2023-6-12 00:28:08 | 显示全部楼层 |阅读模式
仅用于3轴多工位 批量处理注意:编程坐标系 就是默认输出坐标系

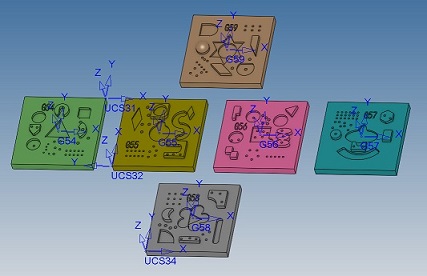

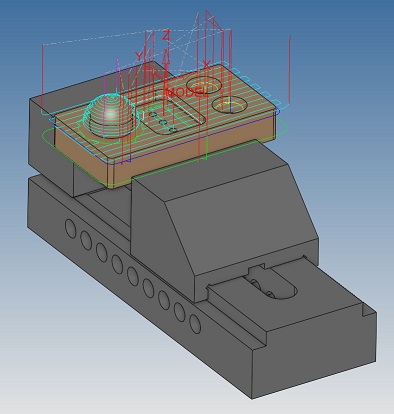

无论是 一个图档中 多个零件

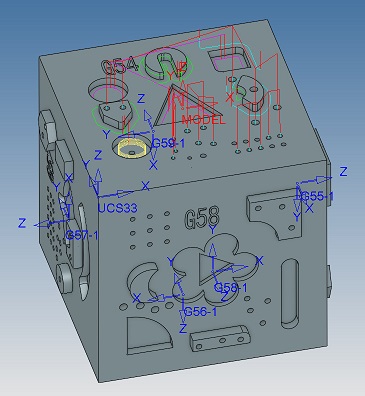

还是 多面体 一次批量处理

也支持坐标系名G54 G55....G54.1P1.......





也可以TP 以组处理

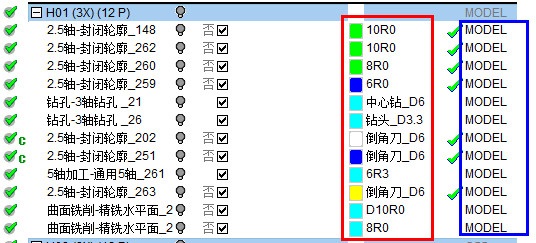

后处理不需要开启任何选项

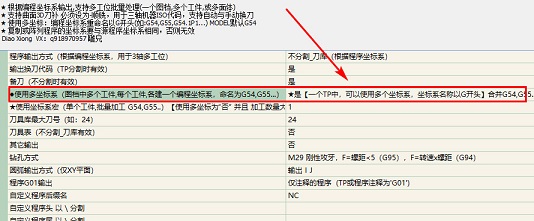

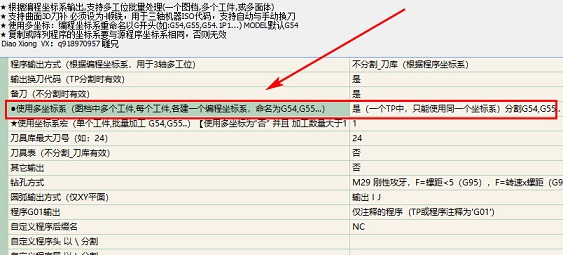

开启使用多坐标,即可输出下图G代码

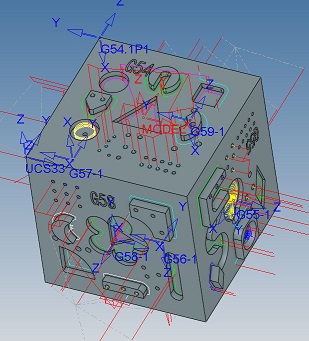

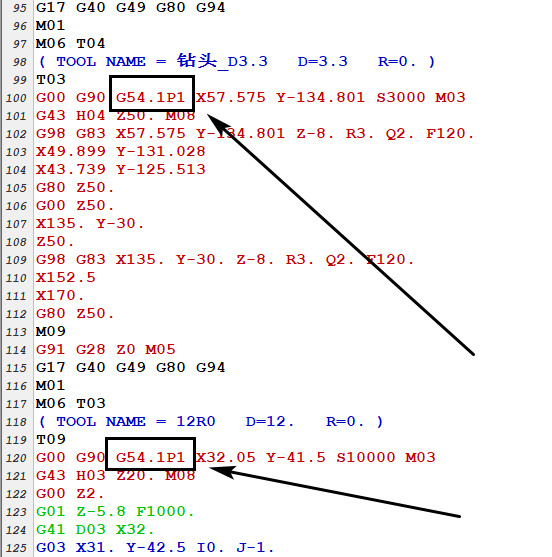

坐标系命名为 G54到G54.1P......

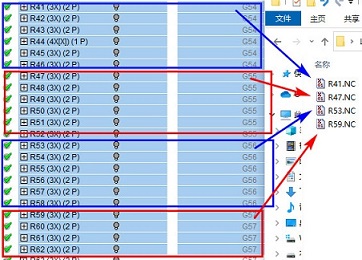

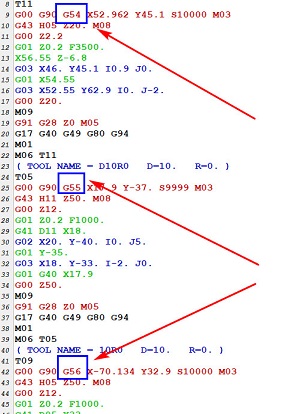

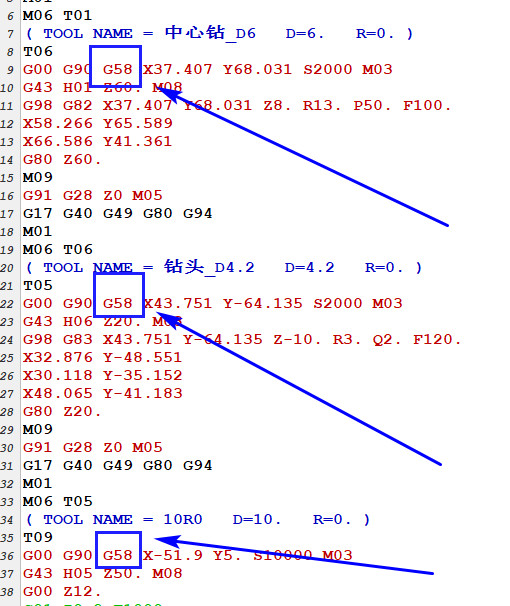

G代码自动输出坐标系

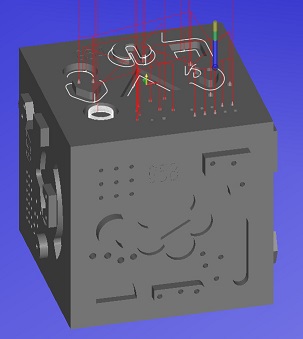

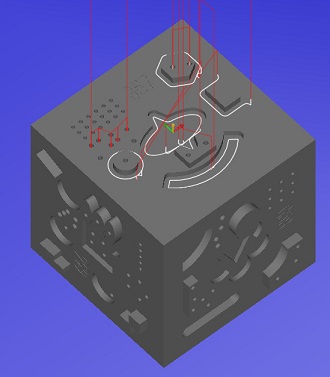

模拟效果


其它方向 效果

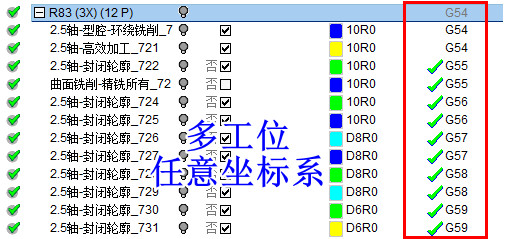

也支持混合坐标系

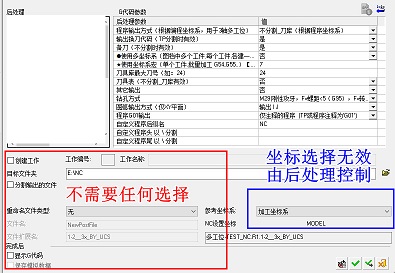

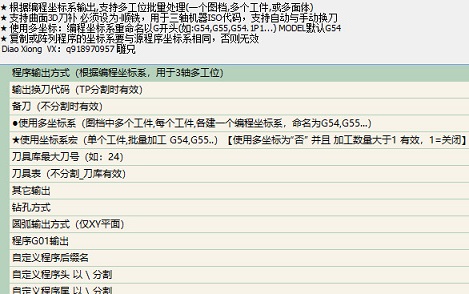

后处理选项

效果如下:



也支持坐标系宏

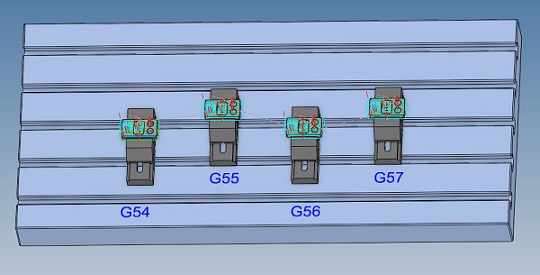

就是一个零件 批量加工,工作台尽可能多装夹零件,
每个零件 设一个机械坐标(G54 G55 G56.....)

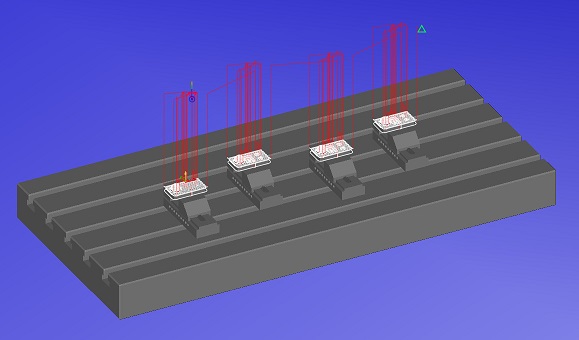

示意图 如下



只需要把单个零件编好



工作台尽可能多装夹零件,如下图

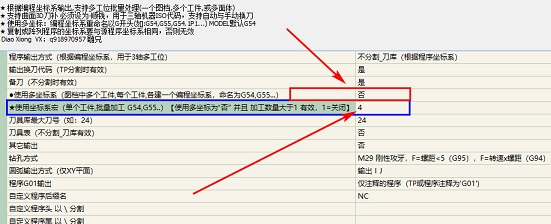

开启使用坐标系宏,输入加工数量大于1 有效
使用此功能必须关闭 使用多坐标系

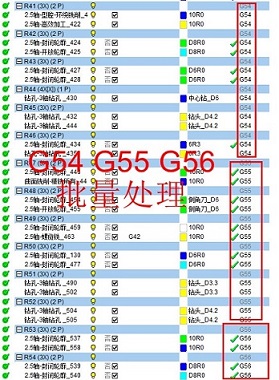

对于多方向 多工位零件 批量零件 所有程序一次性处理,多个机械坐标自动写入G代码
如有那位大师有更好的想法 请留言...



























回复

使用道具 举报

最佳答案
15
发表于 2023-6-12 07:46:09 | 显示全部楼层
...................
回复 支持 反对

使用道具 举报

最佳答案
0
发表于 2023-6-12 08:18:17 | 显示全部楼层
要感谢分享的
回复 支持 反对

使用道具 举报

最佳答案
39
发表于 2023-6-12 08:25:36 | 显示全部楼层
大神专业,对于做手板,零散件打样的、铜工或者批量多坐标系这个后处理应该非常方便。
回复 支持 反对

使用道具 举报

最佳答案
0
发表于 2023-6-12 08:54:42 | 显示全部楼层
能分享下后处理吗
回复 支持 反对

使用道具 举报

最佳答案
51
发表于 2023-6-14 08:50:48 | 显示全部楼层
大佬666
回复 支持 反对

使用道具 举报

最佳答案
0
发表于 2023-6-14 17:50:44 | 显示全部楼层
18326175082 发表于 2023-6-12 08:54
能分享下后处理吗

后处理哪里购买
回复 支持 反对

使用道具 举报

最佳答案
0
发表于 2023-6-14 17:51:09 | 显示全部楼层
后处理哪里购买
回复 支持 反对

使用道具 举报

最佳答案
0
发表于 2023-6-16 20:52:05 | 显示全部楼层
大神后处理还没分享?
回复 支持 反对

使用道具 举报

最佳答案
1
发表于 2023-6-19 10:11:11 | 显示全部楼层
雕兄,厉害厉害。
回复 支持 反对

使用道具 举报
